中心供氧系统气体管道安装规范

中心供氧系统气体管道的安装规范是确保系统安全、高效、无泄漏地运行的关键，以下是山东固齐力对其安装规范的详细阐述：

 一、管材及附件要求

1. 材质选择：

  医用中心供氧系统的管道材质应为优质不锈钢管及优质脱脂紫铜管。

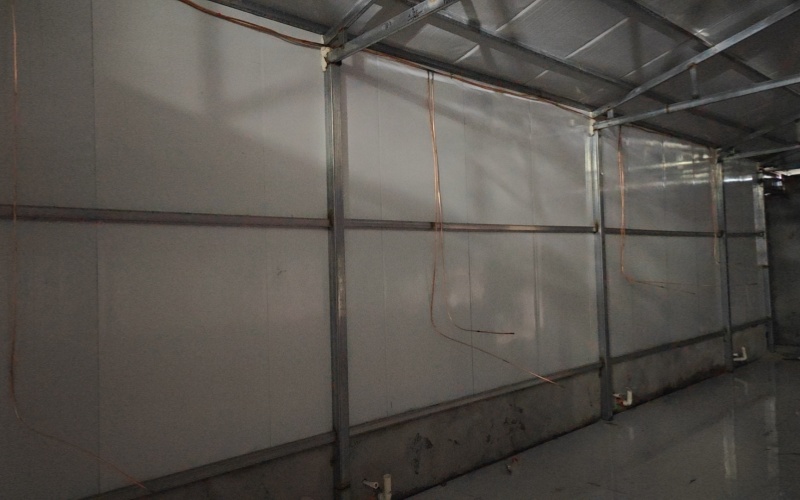

  氧气、负压、空气室外预埋及管井全部采用优质不锈钢管，病房内预埋管采用优质脱脂紫铜管。

  管材应无外观制造缺陷，如凹陷、碰伤、压扁、锈蚀等。

2. 阀门及附件：

  阀门密封面应完整、无伤痕、毛刺等缺陷。

  法兰密封面应平整光洁，不得有毛刺及径向沟槽。

  非金属垫片应保持质地柔韧，无老化及分层现象。

3. 脱脂处理：

  所有医用气体管材、组成件进入工地前均应已脱脂清洗。

  不锈钢管材、组成件应经酸洗钝化、清洗干净并封装完好。

 二、管道加工与安装

1. 切割与坡口加工：

  医用气体管材下料时应使用机械方法或等离子切割，不得使用氧气乙炔焰切割和打孔。

  管材切口应与管轴线垂直，端面倾斜偏差不应大于管道外径的1%且不得超过1mm。

  坡口及其内外表面应进行清理，合格后应及时焊接。

2. 弯曲加工：

  现场弯曲加工应在冷状态下采用机械方法制作，不应采用加热方式制作弯管。

  高压管材弯曲半径不应小于管外径5倍，其余管材弯曲半径不应小于管外径3倍。

3. 焊接要求：

  医用气体管材的连接应采用焊接方式，但与设备、阀门连接处可采用法兰或螺纹连接。

  医用气体铜管道之间、管道与附件之间的焊接连接均应为硬钎焊。

  不锈钢管道应采用氩弧焊或等离子焊。

  焊接后的不锈钢管焊缝外表面必须进行酸洗钝化，去除表面氧化层。

 三、管道布置与安装要求

1. 设计规划：

  根据医疗机构的布局和用氧需求，合理规划氧气管道的走向、分支点及气体终端的位置等。

  设计时应考虑氧气供应的均衡性和高效性。

2. 管道走向：

  氧气管道在安装规划时，需避开高温及火焰区域，必要时应在管段增设隔热措施。

  管道走向应尽量简洁明了，减少不必要的弯曲和接头。

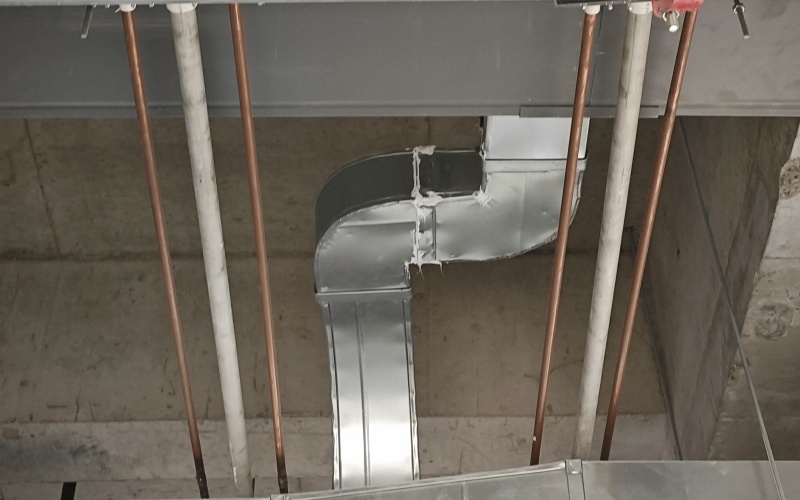

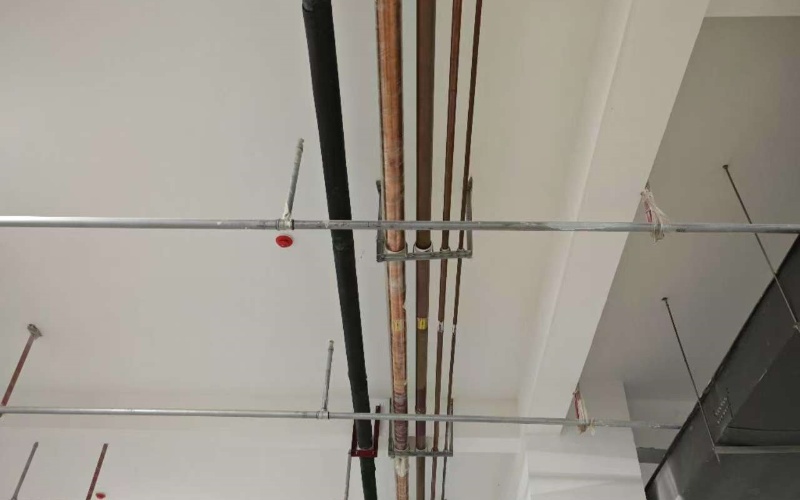

3. 安装要求：

  管道安装过程中应确保连接牢固、密封性好、无泄漏现象。

  管道穿墙应设有套管，套管内管段没有焊缝和接头。

  在竖井、楼层水平管、设备带检修阀等处管道应设有氧气管道标识以及气体流向标识。

 四、系统检测与调试

1. 焊缝检查：

  现场焊缝接头抽检率为0.5%，全系统焊缝抽检数量不少于10条。

  抽样焊缝应纵向切开检查，管道及焊缝内部应清洁无氧化物和特殊化合物。

  高压医用气体管道和低温管道的焊缝应进行100%的射线照相检验。

2. 泄漏性试验：

  医用气体管道应分段、分区及全系统进行泄漏性试验。

  试验采用氮气或无油压缩空气进行，持续24小时，符合相关规范规定为合格。

3. 系统调试：

  安装完成后，对整个系统进行调试和检测，包括检查各设备是否正常运行、管道是否无泄漏、氧气流量和压力是否稳定等。

 五、安全防护与培训

1. 安全防护：

  医疗机构应制定完善的安全管理制度，定期对供氧系统进行安全检查和维护。

  氧气管道须可靠接地，接地电阻小于100Ω。

2. 人员培训：

  从事氧气管道及设备安装的人员需了解氧气特性、掌握管网流程，并实施相关标准各项指标。

  焊接氧气管道的焊工须按国家有关规定进行考试，并取得技术考试合格证书后，方可进行焊接作业。

综合以上所述，中心供氧系统气体管道的安装规范涵盖了管材及附件要求、管道加工与安装、管道布置与安装要求、系统检测与调试以及安全防护与培训等多个方面。这些规范共同确保了中心供氧系统的安全、高效和稳定运行。
