医用气体工程标准化施工与管理方案

 一、前言

医用气体系统（含氧气、压缩空气、真空负压、笑气等）是医疗机构的核心基础设施，其施工质量直接影响临床诊疗安全与患者生命。本方案基于国家规范（GB 50751、YYT 0187等）及行业实践，明确施工全流程技术标准与管理要求，确保系统安全、稳定、高效运行。

 二、施工准备

 1. 组织架构与人员管理

 团队配置：实行项目经理负责制，下设技术负责人、施工队长、质检员（QC）、安全员等岗位，明确职责分工。

 人员资质：焊工需持特种设备焊接作业证（管道项目），电工、无损检测人员等需持证上岗。

 技术交底：开工前组织全员培训，重点解读施工图纸、工艺标准、安全风险（如气体助燃、窒息特性）及应急预案。

 2. 材料与设备管理

 材料采购：

   管道：优先选用316L/304L不锈钢无缝管或脱脂铜管，需提供材质证明及合格证。

   阀门：专用医用阀门需标注“医用”标识，启闭测试合格后入库。

   存放：分类存放于专用库房，不锈钢管材避免与碳钢接触，防止铁离子污染。

 施工机具：

   切割：等离子切割机、砂轮切割机、专用切管器。

   焊接：氩弧焊机（带脉冲功能）、ER316L焊丝。

   检测：电动试压泵、精密压力表、发泡剂（检漏液）、测氧仪。

 3. 现场布置

 功能分区：划分材料堆放区、加工预制区、设备吊装区、危险品临时存放区，标识清晰。

 安全设施：配备灭火器、防火毯，张贴安全警示牌及管路介质流向标识。

 环境控制：管道加工预制在洁净室内进行，减少现场焊接量。

 三、施工工艺流程

 1. 管道安装

 定位放线：按图纸弹线确定管道走向、标高及支吊架位置，避免与其他管线冲突。

 切割坡口：使用专用工具切割，坡口角度30°-35°，清理内外壁油污、氧化物。

 焊接工艺：

   方法：手工钨极惰性气体保护焊（GTAW/TIG），保护气体为高纯度氩气（≥99.99%）。

   焊材：ER308低碳不锈钢焊丝，焊缝饱满无缺陷，内部充氩背保护。

 安装固定：

   管道坡度朝向排放点0.002，支吊架间距符合规范，穿越楼板设套管并密封。

   清洁脱脂：安装前后用洁净压缩空气吹扫，异丙醇擦拭内壁，端口密封。

 2. 阀门与附件安装

 核对型号：安装前检查阀门规格、流向指示，法兰连接时螺栓对角拧紧，垫片受力均匀。

 密封处理：丝扣连接涂抹医用级密封胶带，阀门位置便于操作检修。

 3. 终端设备与监测系统

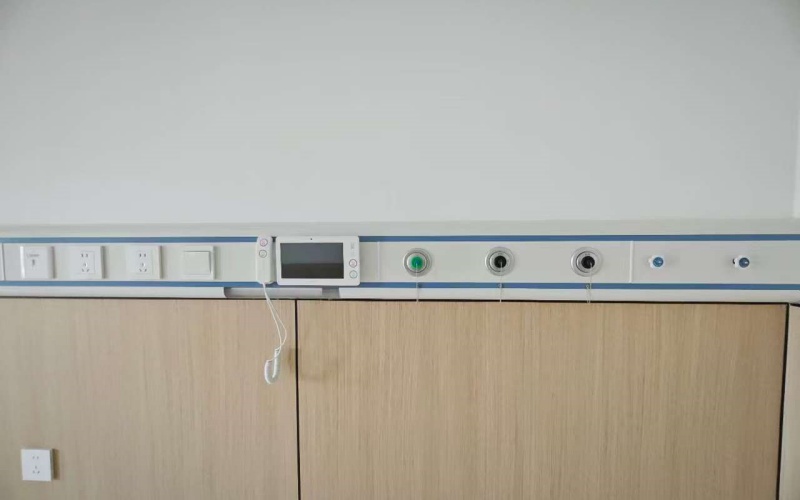

 终端插座：安装高度符合医疗习惯，面板牢固平整。

 监测仪表：压力表、流量计、报警传感器安装于易观察位置，接线正确可靠。

 报警系统：区域报警器、中央监控站安装于值班人员易见易闻处。

 四、系统调试与验收

 1. 压力试验与吹扫

 强度试验：用洁净氮气升压至设计压力1.5倍，保压≥10分钟，无变形、压力降为合格。

 严密性试验：降压至设计压力保压24小时，泄漏率≤0.5%/小时，检漏液检查接口。

 *终吹扫：大流量气体吹扫至出口白布无污物。

 2. 性能调试

 气源设备测试：逐一调试制氧机、空压机、真空泵等，确保运行参数符合设计要求。

 终端功能验证：检查氧气、负压吸引等终端输出压力、流量稳定性。

 报警系统联动：模拟泄漏场景，验证报警响应时间及准确性。

 五、质量与安全管理

 1. 质量控制

 过程检验：QC人员全程监督焊接、安装等关键工序，记录检验数据。

 材料追溯：建立材料台账，确保管材、阀门等可追溯至供应商。

 成品保护：管道端口密封，避免施工污染。

 2. 安全措施

 动火管理：焊接区域设置防火毯，配备灭火器，办理动火审批手续。

 气体防护：现场配备测氧仪，氧气浓度≥23%时禁止明火作业。

 应急预案：制定泄漏、火灾等应急预案，定期组织演练。

 六、交付与培训

 操作培训：向医院运维人员讲解系统原理、操作规程及日常维护要点。

 文档移交：提供施工图纸、设备手册、检验报告等完整技术资料。

 保修承诺：明确保修期限及响应机制，确保系统长期稳定运行。
