中心供氧系统的设计方案

中心供氧系统的设计方案需要综合考虑医院或医疗机构的实际需求、安全性、可靠性和可维护性。以下是山东固齐力整理的中心供氧系统设计方案的关键要素：

 1. 系统概述

中心供氧系统通过集中供氧，将氧气输送到各病房、手术室等区域，确保患者及时获得氧气支持。系统通常由氧源、管道网络、终端设备和监控系统组成。

 2. 系统组成

1. 氧源

   液氧储罐：液氧储罐是常用氧源，储量大，适合大型医院。

   氧气钢瓶：适用于小型医院或备用氧源。

   制氧机：通过空气分离技术制氧，适合中小型医院或偏远地区。

2. 管道网络

   主管道：连接氧源与各楼层。

   分支管道：从主管道分出，连接各病房和手术室。

   阀门和接头：便于维护和检修。

3. 终端设备

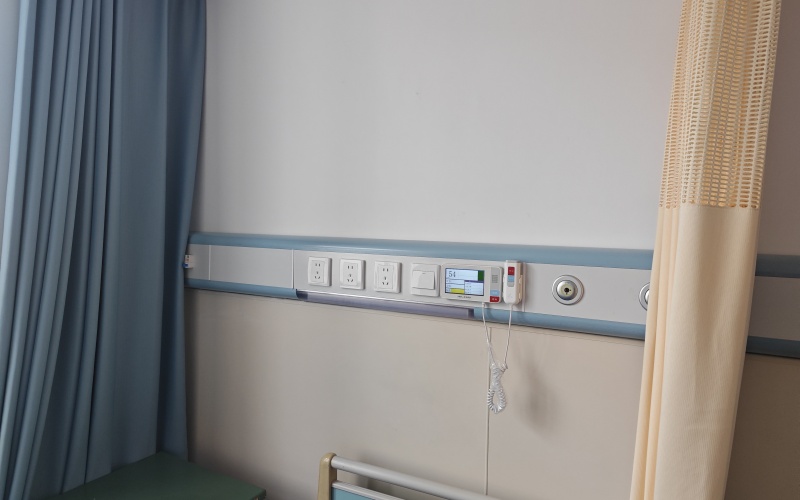

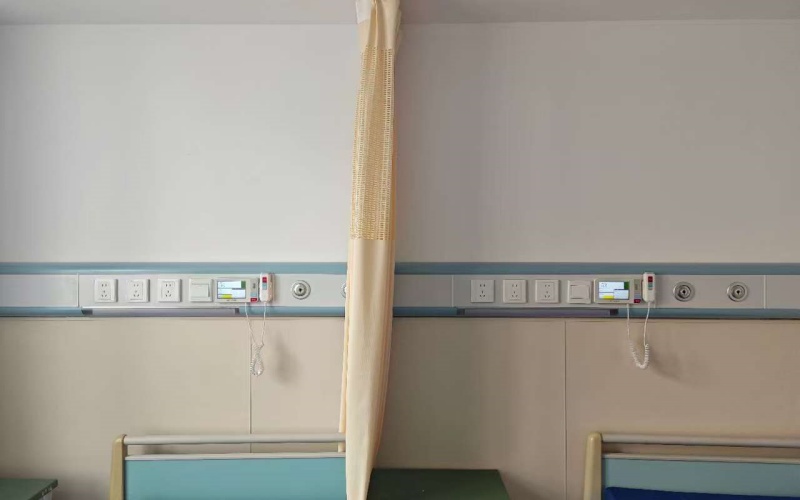

   氧气出口：安装在病房、手术室等区域，配备流量计和调节阀。

   湿化瓶：用于湿化氧气，避免患者呼吸道干燥。

4. 监控系统

   压力监控：实时监测管道压力，确保供氧稳定。

   流量监控：监测氧气使用情况，便于管理。

   报警系统：在压力异常或氧气不足时发出警报。

 3. 设计要点

1. 氧源选择

    根据医院规模和需求选择液氧储罐、氧气钢瓶或制氧机，大型医院通常选择液氧储罐，小型医院可考虑制氧机或氧气钢瓶。

2. 管道设计

    管道材料应耐腐蚀、耐高压，常用铜管或不锈钢管。

    管道布局应合理，避免过长或过多弯头，减少压力损失。

    管道应标识清晰，便于维护。

3. 终端设备布置

    根据病房和手术室需求合理布置氧气出口，确保每个床位和手术台都能方便使用。

    终端设备应易于操作和维护。

4. 安全设计

    系统应配备减压阀、安全阀等，防止压力过高。

    管道和终端设备应定期检查和维护，确保安全运行。

    系统应配备备用氧源，防止主氧源故障。

5. 监控与报警

    监控系统应实时显示氧气压力、流量等信息，异常时及时报警。

    报警系统应具备声光报警功能，确保工作人员及时处理。

 4. 安装与调试

1. 安装

    由专业人员进行，确保管道连接牢固、无泄漏。

    终端设备安装应符合医疗规范，确保使用方便。

2. 调试

    安装完成后进行系统调试，确保氧气压力和流量符合要求。

    进行泄漏测试，确保管道无泄漏。

 5. 维护与管理

1. 定期检查

    定期检查管道、阀门、终端设备等，确保系统正常运行。

    定期更换湿化瓶等易耗品。

2. 应急预案

    制定应急预案，确保在主氧源故障时能迅速切换备用氧源。

    定期进行应急演练，确保工作人员熟悉操作流程。

 6. 成本估算

1. 设备成本

    氧源设备（液氧储罐、制氧机、氧气钢瓶等）。

    管道、阀门、终端设备等。

2. 安装成本

    管道铺设、设备安装等费用。

3. 维护成本

    定期检查、维护、更换易耗品等费用。

 7. 总结

中心供氧系统的设计需综合考虑氧源选择、管道布局、终端设备布置、安全设计和监控系统。合理的方案能确保系统安全、可靠、易维护，满足医院的氧气需求。
