医用气体管道安装技术方案

 一、项目概述

1. 工程背景

   简述项目所属医疗机构规模、医用气体系统用途（如氧气、负压吸引、压缩空气、笑气等），明确管道覆盖区域（手术室、ICU、病房等）。

2. 系统构成

   包含气源站、管道网络、终端设备、监测报警系统等组成部分。

 二、设计依据与标准

1. 国家标准

    GB 50751-2012《医用气体工程技术规范》

    GB 50877-2014《医用气体管道系统技术规范》

2. **标准

    ISO 7396-1:2016《医用气体管道系统》

    NFPA 99C《医疗设施气体和真空系统标准》

3. 地方规范

   根据项目所在地补充相关法规要求。

 三、材料与设备选型

1. 管道材质

    氧气、笑气管道：采用316L不锈钢无缝管（脱脂处理）

    压缩空气、负压吸引管道：采用紫铜管或医用级不锈钢管

    管件材质与管道一致，禁止使用碳钢材料。

2. 连接方式

    不锈钢管道：氩弧焊（TIG焊接），焊缝内壁充氩保护

    铜管：钎焊或卡压连接（需符合医用密封标准）。

3. 阀门与终端设备

    医用专用阀门（带防误操作标识）

    终端插座符合ISO 9170标准，带防尘盖及自密封功能。

 四、施工工艺流程

 1. 施工准备阶段

 图纸会审（核对管道走向、标高与建筑结构冲突）

 材料进场检验（提供材质证明、脱脂报告）

 施工人员资质审核（焊工需持特种设备焊接证）。

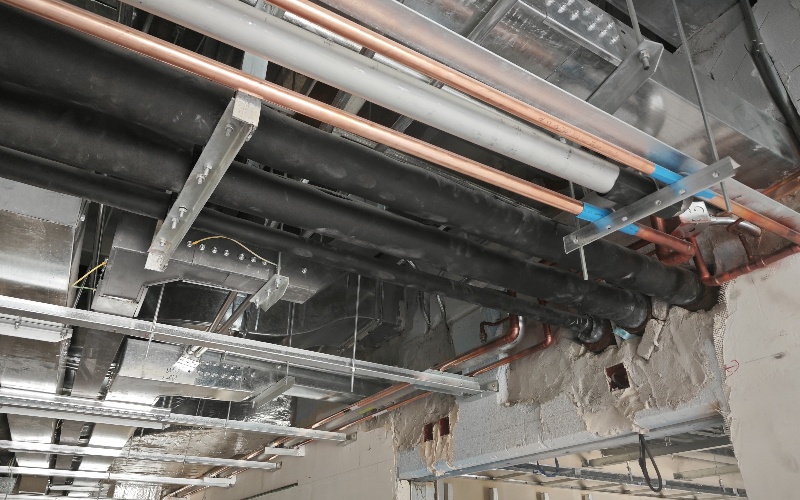

 2. 管道安装技术要点

 （1）管道预处理

 机械切割后去毛刺，禁止使用火焰切割

 脱脂处理：使用无油四氯化碳或专用溶剂，残留量≤125mg/m²。

 （2）焊接工艺控制

 焊接环境：温度>5℃，湿度<80%

 充氩保护：保证焊缝背面惰性气体覆盖，防止氧化

 焊后处理：酸洗钝化+氮气吹扫。

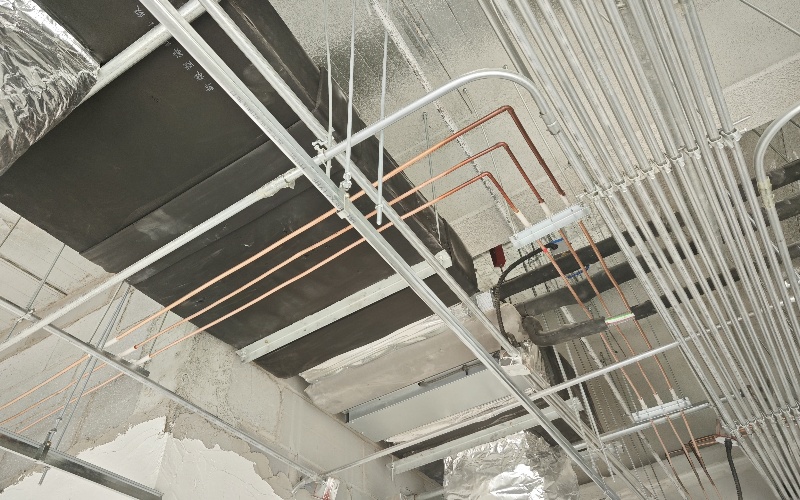

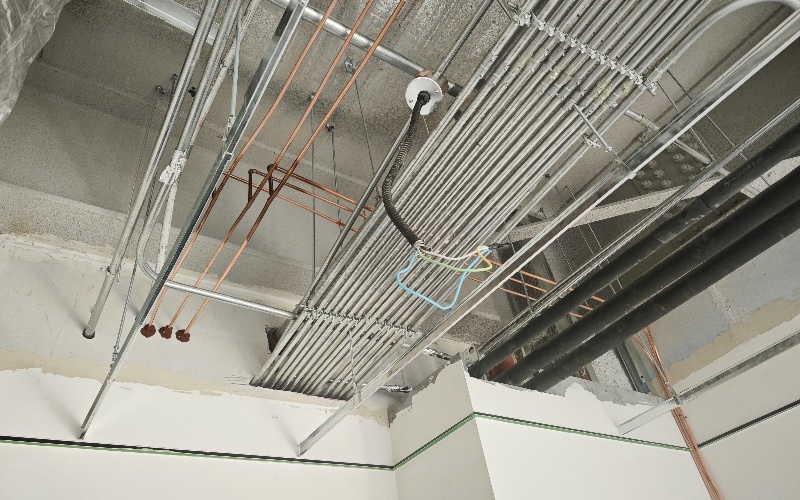

 （3）支架安装

 间距标准：水平管≤2m，垂直管≤3m

 防震措施：采用橡胶垫隔离，避免金属直接接触。

 （4）阀门与仪表安装

 氧气管道阀门安装前进行脱脂

 压力表、流量计安装方向与介质流向一致。

 3. 系统测试与验收

 （1）压力试验

 强度试验：1.5倍工作压力，稳压10min无泄漏

 严密性试验：1.15倍工作压力，24h压降≤1%。

 （2）气体纯度检测

 氧气管道：氧浓度≥99.5%，含油量≤0.1mg/m³

 压缩空气：露点≤-40℃，颗粒物≤0.1μm。

 （3）终端性能测试

 流量测试：各终端达到设计流量（如氧气终端≥50L/min）

 交叉连接测试：验证不同气体终端防误插功能。

 五、质量控制措施

1. 关键控制点

    管道标识管理（颜色编码：氧气-白色/负压-黄色/压缩空气-黑色）。

2. 文档管理

   留存焊接记录、压力测试报告、材料合格证等全套质量证明文件。

 六、安全与应急预案

1. 危险源控制

    氧气管道安装区域严禁油脂污染

    动火作业前进行可燃气体检测。

2. 应急措施

    设置防火毯、二氧化碳灭火器

    制定气体泄漏紧急处置流程。

备注：本方案需结合具体工程参数（如压力等级、流量需求）进行细化，施工前应进行专项技术交底。

如需补充具体数据表、施工节点图或验收表格，请提供详细参数以便进一步完善。
