医用气体工程主要施工方案

以下是山东固齐力整理的一篇关于《医用气体工程主要施工方案》的技术文档框架及内容概要，可供参考：

一、工程概况

1. 工程范围

   包括医用氧气、负压吸引、压缩空气、二氧化碳、笑气（N₂O）等气体系统的管道敷设、终端设备安装、气源站房设备安装及调试。

2. 工程特点

    系统要求高洁净度、无泄漏、连续稳定供气；

    需符合《医用气体工程技术规范》（GB 50751）、《医用气体系统通用技术要求》（YY 0801）等国家标准；

    涉及医院手术室、ICU、病房等关键区域，需保障施工安全与院感控制。

 二、施工准备

 1. 技术准备

    审核设计图纸，明确管道走向、设备位置及安装要求；

    编制《施工组织设计》及专项施工方案；

    对施工人员进行技术交底，重点培训医用气体管道脱脂、焊接等工艺。

 2. 材料与设备

   管道材料：采用脱脂紫铜管（氧气系统）或316L不锈钢管（负压吸引系统），内壁光洁度Ra≤0.8μm；

   阀门及终端：选用医用级铜合金或不锈钢材质，终端插座需带防错插设计；

   气源设备：氧气站房液氧罐、负压机组、压缩机等设备需通过院方验收。

 3. 现场准备

    清理施工区域，设置警示标识；

    配置专用工具（如弯管器、氩弧焊机、管道切割机等）；

    落实院感防控措施（如施工区域隔离、防尘防护）。

三、主要施工流程

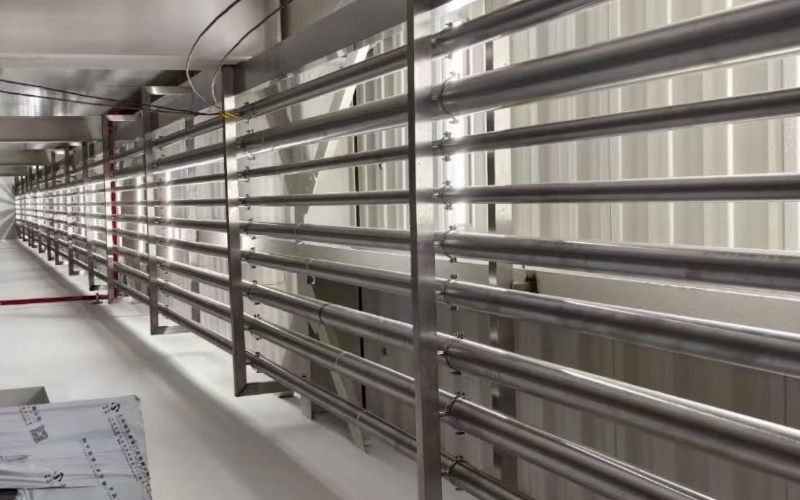

1. 管道安装

   管道加工

      切割后使用专用工具去毛刺，避免残留金属屑；

      脱脂处理：采用无油四氯化碳或专用脱脂剂清洗管道内壁，确保无油脂污染。

   焊接工艺

      氧气管道采用氩弧焊，充氩保护防止氧化；

      焊缝需平整无气孔，完成后进行内窥镜检查。

   管道支架

      支架间距≤2m，避免管道下垂；

      支架与管道间加装绝缘垫片（防电化学腐蚀）。

2. 气源站房施工

    液氧罐安装时需接地处理，设置安全围栏；

    负压机组基础设置减震垫，管道连接处使用柔性接头；

    压缩空气系统配置三级过滤装置（精度达0.01μm）。

3. 终端设备安装

    病房终端离地高度1.3-1.5m，手术室终端嵌入墙面或吊塔；

    气体终端安装后需粘贴颜色标识（如氧气蓝色、负压黄色）。

4. 系统调试

   气密性测试

      管道充压至1.5倍工作压力（氧气系统≥0.6MPa），保压24小时无压降；

   纯度测试

      氧气系统氧浓度≥99.5%，压缩空气露点≤-40℃；

   联动调试

      模拟病房用气高峰期，验证系统压力稳定性。

四、质量管理措施

1. 关键控制点

    管道脱脂清洁度检测（白布擦拭无污渍）；

    焊缝X射线探伤抽查比例≥10%；

    终端设备防错插功能测试。

2. 验收标准

    符合《医用气体系统运行管理规范》（WS 435）；

    提交完整施工记录、材料合格证及检测报告。

 五、安全与文明施工

1. 安全要求

    氧气管道施工区域严禁明火，电气设备需防爆处理；

    高空作业佩戴安全带，管道搬运使用专用吊具。

2. 院感防控

    手术室施工期间封闭区域，采用无尘施工工艺；

    每日施工后清理场地，废弃物按医疗垃圾处理。

 六、应急预案

1. 管道泄漏应急处理：关闭气源阀门，启动排风系统；

2. 施工火灾预案：配置CO₂灭火器，联系院内消防队联动。

 七、工程验收

 分阶段验收（隐蔽工程、压力测试、终验）；

 提供《医用气体系统使用维护手册》，培训医院操作人员。

附件：施工进度计划表、管道焊接工艺卡、材料检测报告模板。

以上方案可根据具体项目需求调整细化，重点需确保医用气体系统的安全性与可靠性。如需进一步补充某部分内容，请随时提出。
