医用气体管道工程方案

一、工程概况与设计依据

本医用气体管道工程旨在为[医院名称/院区]提供安全、稳定、符合临床需求的医用气体供应系统，覆盖门诊楼、住院楼、手术室、ICU、急诊科等核心医疗区域，服务床位[X]张，可满足日常诊疗、急救、手术及重症监护等场景的气体使用需求。

工程设计严格遵循国家及行业现行标准，核心依据包括《医用气体工程技术规范》（GB 50751-2012）、《医疗机构医用气体系统规范》（WS 387-2022）、《压缩空气站设计规范》（GB 50029-2014）及医院提供的医疗功能布局图纸，确保系统设计合规性与临床适配性。

二、核心气体种类及系统配置

（一）气体种类及用途

本方案涵盖临床必需的6类医用气体，具体配置如下：

1. 氧气：作为生命支持类核心气体，用于患者吸氧治疗、呼吸机驱动、麻醉机辅助供氧，采用中心供氧模式，保障高流量、持续稳定供应。

2. 负压吸引：用于吸取患者呼吸道痰液、手术创面血液、体液及医疗废液，避免交叉感染，是临床护理与手术操作的关键辅助系统。

3. 压缩空气：分为医用压缩空气与器械压缩空气，前者用于呼吸机气动部件驱动、口腔治疗工具动力源，后者为手术室电动手术床、消毒设备等提供动力。

4. 笑气（氧化亚氮）：作为手术麻醉辅助气体，与氧气混合后用于全麻诱导与维持，需单独设置专用管道与终端，避免与其他气体混淆。

5. 二氧化碳：主要用于腹腔镜、胸腔镜等微创手术的腹腔/胸腔充气，以及实验室培养箱环境维持，需控制气体纯度≥99.9%。

6. 氮气：作为惰性气体，用于驱动手术器械（如骨科动力工具）、药品包装保护，仅在手术室及药房区域设置终端。

（二）系统核心组件配置

1. 气源站：氧气采用“液氧储罐+汇流排”双备份模式，液氧储罐容积[X]m³，汇流排备用瓶组含[X]瓶高压氧气瓶，确保断供风险降至*低；负压吸引系统配置[X]台真空泵（一用一备），单台抽气量≥[X]m³/h，保障负压稳定。

2. 管道系统：所有气体管道均采用316L不锈钢材质，内壁经电解抛光处理，减少气体杂质吸附；氧气、笑气管道采用双卡套连接，负压吸引管道采用焊接连接，避免泄漏；管道坡度≥3‰，*低点设置排污阀，防止冷凝水积存。

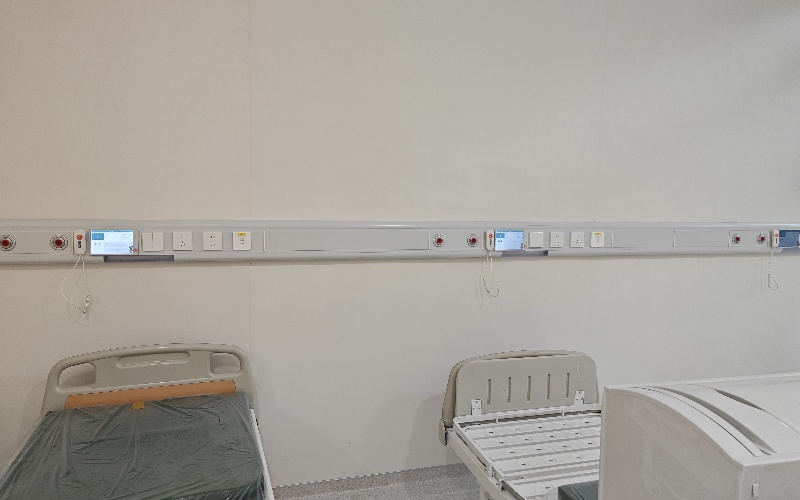

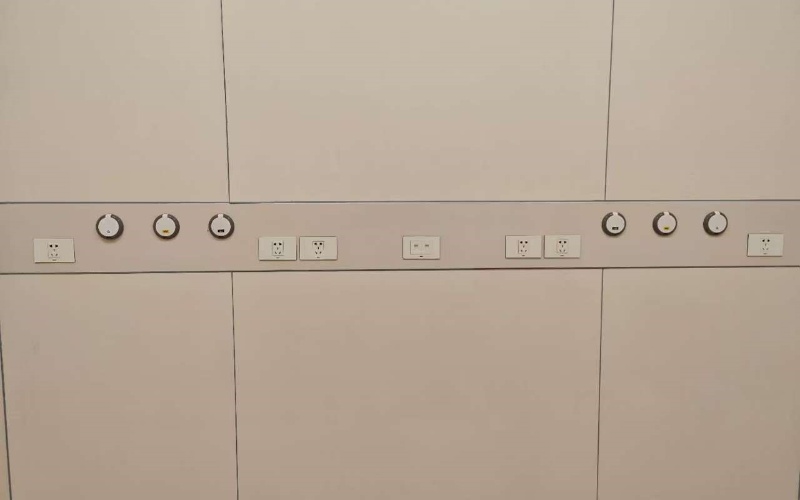

3. 终端设备：医疗区域终端采用国标制式快速接头，不同气体终端接口规格差异化（如氧气为蓝色、负压吸引为黑色），防止误插；终端压力稳定装置内置减压阀，确保输出压力符合临床标准（氧气、压缩空气0.4MPa，负压吸引-0.02～-0.08MPa）。

三、施工工艺与质量控制

（一）关键施工流程

1. 管道预制与安装：管道切割采用等离子切割工艺，确保切口平整无毛刺；预制管段长度误差≤5mm，安装前需用无水乙醇清洗内壁，去除油污与杂质；管道支架间距严格按规范设置（水平管道≤1.5m，垂直管道≤2m），避免振动导致接口松动。

2. 系统试压与吹扫：管道安装完成后，先进行气压试验（氧气管道试验压力0.6MPa，负压管道试验压力-0.12MPa），保压24h无泄漏为合格；试验合格后用洁净压缩空气吹扫管道，直至出口空气含尘量≤0.1mg/m³，确保系统清洁度。

3. 终端调试与标识：所有终端安装后逐一调试压力，误差需控制在±5%以内；管道及终端张贴清晰标识，注明气体种类、压力值及安全警示（如“氧气禁油”“负压吸引专用”），标识采用耐腐蚀材质，确保长期清晰。

（二）质量保障措施

1. 材料管控：所有管道、阀门、终端等设备均需提供厂家资质文件与检测报告，进场前抽样送检，不合格材料严禁使用；316L不锈钢管道需符合《流体输送用不锈钢无缝钢管》（GB/T 14976-2012）标准。

2. 过程监督：施工过程中设置专职质量监督员，对管道焊接、试压、吹扫等关键工序全程旁站监督，每道工序验收合格后方可进入下一道工序；建立施工档案，记录材料使用、工序验收等信息，确保可追溯。

3. 第三方检测：系统完工后委托具备资质的第三方机构进行检测，包括气密性、压力稳定性、空气洁净度等指标，检测报告作为工程验收的核心依据。

四、安全保障与运维方案

（一）安全防护措施

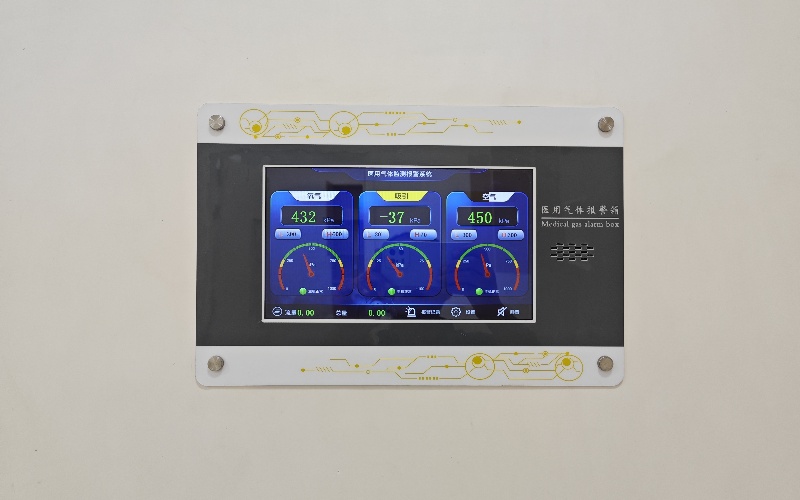

1. 泄漏报警：气源站及核心医疗区域设置气体泄漏报警器（氧气泄漏报警值≤23%VOL，笑气泄漏报警值≤1000ppm），报警信号联动排风系统与声光报警装置，及时处置泄漏风险。

2. 防火防爆：氧气气源站与明火区域距离≥10m，站内严禁存放易燃易爆物品；管道及设备接地电阻≤4Ω，防止静电积聚引发危险。

3. 应急备用：除气源双备份外，ICU、手术室等关键区域配置便携式氧气瓶与负压吸引器，确保突发停电或系统故障时，临床救治不受影响。

（二）运维管理计划

1. 定期巡检：建立日常巡检制度，每日检查气源压力、终端运行状态，每周检查管道支架与接口密封性，每月校准压力仪表；每季度进行一次系统全面维护，包括阀门润滑、过滤器更换等。

2. 人员培训：为医院运维人员提供专业培训，内容包括系统原理、日常操作、故障排查及应急处理，培训合格后方可上岗；每年组织一次应急演练，提升突发情况处置能力。

3. 售后服务：施工单位提供2年免费质保期，质保期内出现故障4小时内响应，24小时内到场维修；质保期满后提供终身技术支持与维保服务，确保系统长期稳定运行。

五、工程验收与交付

工程完工后，由建设单位、施工单位、监理单位及第三方检测机构共同组成验收小组，依据设计方案与国家标准进行验收，验收内容包括工程质量、系统性能、安全防护、标识规范等；验收合格后，施工单位向建设单位移交施工档案、检测报告、运维手册等资料，并提供3个月的运维指导，确保医院运维团队熟练掌握系统管理技能，实现工程顺利交付与安全使用。
