316L不锈钢管道焊接工艺详解

316L不锈钢管道焊接工艺详解

 一、焊接方法选择

1. 手工电弧焊与氩弧焊组合

    管径＞159mm：采用氩弧焊打底（确保根部熔透），手工电弧焊盖面（填充和成型）。

    管径≤159mm：全氩弧焊（适用于薄壁管，减少热输入，避免变形）。

    设备要求：使用WS7-400逆变式弧焊机（支持手工电弧焊/氩弧焊两用），配备高频引弧和电流衰减功能，防止引弧夹钨和收缩气孔。

2. 其他焊接方法

    三电极焊炬氩弧焊：壁厚≥2mm时，焊接速度比单焊炬提高3-4倍，适用于中厚壁管高效焊接。

    氩弧焊+等离子焊：适用于壁厚较大的钢管，结合两种工艺优势。

    高频脉冲氩弧焊：在氩气中加入5-10%氢气，使用高频脉冲电源，可提升焊接速度。

 二、焊接材料选择

1. 等成分原则：焊材成分需与母材匹配，选用H00Cr19Ni12Mo2氩弧焊丝和CHSO22手弧焊条，确保接头性能与母材一致。

2. 铁素体控制：焊材中添加少量铁素体形成元素（如Mo、Si），增强接头抗热裂纹和晶间腐蚀能力。

3. 焊材处理：焊丝使用前需用不锈钢丝刷去除氧化皮，丙酮清洗；焊条需在200-250℃烘干1小时，随取随用。

 三、焊接参数控制

1. 热输入限制：奥氏体不锈钢对过热敏感，需采用小电流（比碳钢低20%-30%）、快速焊（焊接速度6-8cm/min），多层焊时层间温度≤60℃。

2. 典型参数：

    氩弧焊：电流75-80A，电压10-11V，喷嘴直径Φ2mm，钨极规格Φ2.5mm（铈钨极）。

    手工电弧焊：电流80-105A，电压25-26V，焊条直径Φ2.5-3.2mm。

3. 背面保护：氩弧焊时需在管道内局部充氩（流量5-14L/min），正面氩气流量12-13L/min，防止根部氧化。

 四、坡口与装配要求

1. 坡口形式：V形坡口，钝边0-0.5mm（比碳钢小），坡口角度65°-70°（比碳钢大），对口间隙比碳钢适当增大。

2. 装配定位：

    d≤Φ89mm：两点定位，定位焊缝长度6-8mm。

    d=Φ89-Φ219mm：三点定位。

    d≥Φ219mm：四点定位。

3. 清洁要求：坡口两侧25mm范围内需用丙酮清洗，去除油污、氧化皮等杂质。

 五、焊接操作要点

1. 引弧与收弧：必须在坡口内引弧、收弧，收弧时填满熔池，将电弧引向坡口边缘熄弧，防止弧坑裂纹。

2. 打底焊：焊缝厚度尽量薄（≤1.5mm），与根部熔合良好，收弧处成缓坡形，如有缩孔需用磨光机去除。

3. 层间控制：前一层冷却后再进行下一层焊接，采用分段退焊法（对称分散焊接顺序），减小焊接应力。

4. 防飞溅措施：焊接时刷白灰或使用防飞溅剂，保护母材免受飞溅烫伤。

 六、焊后处理与检验

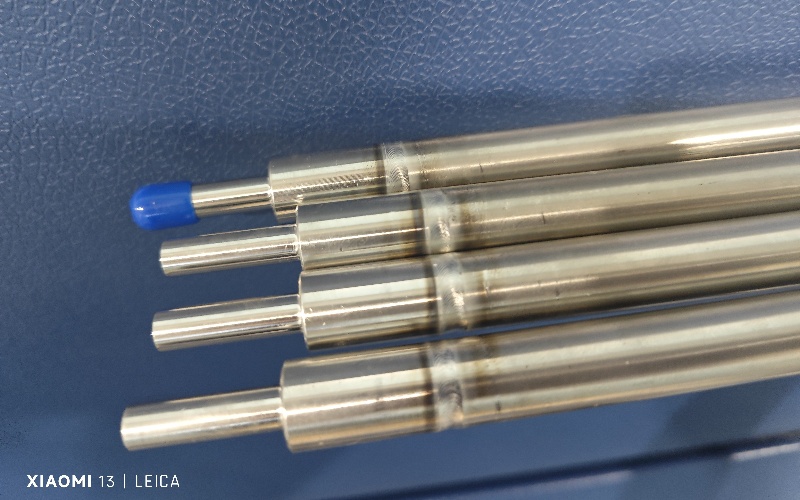

1. 冷却方式：焊后立即水冷（用湿毛巾擦拭坡口两侧或冷却水毛刷），防止450-850℃敏化温度区间内Cr23C6析出。

2. 外观检验：焊缝成形良好，无气孔、焊瘤、凹陷及咬边等缺陷。

3. 无损检测：

    宏观金相：焊道熔合良好，熔深1-1.5mm。

    微观金相：母材及热影响区为全奥氏体组织，焊缝金属为奥氏体+4%铁素体组织，满足抗晶间腐蚀和抗脆化要求。

    力学性能：拉伸、弯曲试验各项指标均达标，无未熔合和裂纹缺陷。

 七、特殊工况处理

1. 酸性环境：增加点蚀试验（ASTM G48），验证焊缝耐蚀性。

2. 高压管道：坡口角度调整为40°-55°，近似U型坡口，间隙2.0-2.5mm，钝边＜1mm，确保单面焊双面成形。

3. 焊后退火：若使用316L不锈钢，一般无需焊后退火；若需退火，温度控制在1050-1100℃，快速冷却。
