中心供氧系统工程方案（场景化细化版）

以下以“500张床位综合医院”为例，细化设备参数选型与预算估算，兼顾普通科室、ICU及手术室差异化需求，确保方案落地性。

一、设备参数选型（按500张床位配置）

1. 供氧源选型

 主供氧源（液氧罐）：选用2台5m³立式真空绝热液氧罐（单罐储量约3500L，满足全院3-5天用氧需求），工作压力0.8-1.2MPa，配备自动增压阀，确保稳定输出压力。

 备用供氧源（氧气瓶组）：配置2组10瓶×40L高压氧气瓶组（单瓶氧压15MPa），搭配自动切换汇流排，当液氧罐压力低于0.6MPa时，自动切换至瓶组供氧，避免断供。

2. 输送管网选型

 主管（医院总干线）：采用Φ28×2mm脱脂紫铜管（材质TP2，耐腐蚀、洁净度高），流量满足全院峰值用氧（约80m³/h）。

 支管（楼层/科室干线）：普通科室支管选Φ22×1.5mm紫铜管，ICU/手术室支管选Φ18×1.5mm紫铜管，减少局部压力损耗（末端压力不低于0.4MPa）。

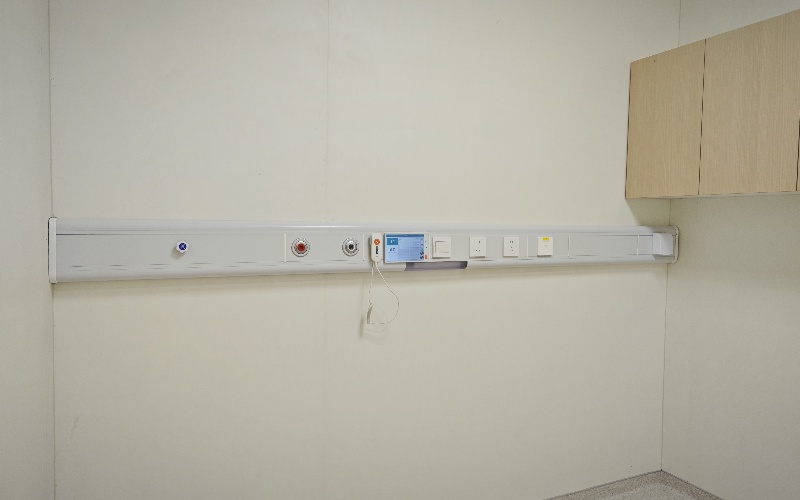

 终端接口：普通病房用DB9型氧气终端（防错插设计，适配湿化瓶），ICU/手术室用快速插拔式终端（流量调节范围0-10L/min，支持呼吸机等设备）。

3. 控制监测设备选型

 压力监测：在液氧罐出口、汇流排、各楼层管网处安装压力表（量程0-2.5MPa），搭配声光报警器（当压力＜0.4MPa或＞1.4MPa时报警）。

 流量控制：每个终端配备浮标式流量计（精度±5%），ICU终端额外加装压力调节器（稳定输出压力0.4-0.6MPa）。

二、预算估算框架（总预算约180-220万元）

项目分类 费用构成 预算范围 备注

设备采购 液氧罐、氧气瓶组、管网、终端、控制器等 120-150万元 占总预算65%-70%，含设备运输费

工程施工 管网焊接、设备安装、接地处理、系统调试 40-50万元 含人工、辅料（如脱脂剂、密封件）

检测验收 压力测试、气密性检测、第三方资质验收 10-12万元 需符合《医用中心供氧系统规范》

其他费用 设计费、备品备件（如紫铜管件、密封圈） 10-8万元 备品备件按设备总价5%预留
